指标

参数

距离测量性能

有合作目标

单棱镜测程：3500m，棱镜组测程：5000m

测距精度：±(1mm + 1 x   10-6 · D)

测量时间：精测0.3秒、跟踪0.1秒

免棱镜（无合作目标）

柯达灰（90%反射率）测程：2000m，反射片（60mm×60mm）测程：2000m

0~500m测距精度：±(2mm + 2   x 10-6 · D)；

500~1000m测距精度：±(5mm   + 2 x 10-6 · D)；

1000~1500~2000m测距精度：±(10mm   + 2 x 10-6 · D)

测量时间：0.3-3秒

角度测量性能

精度

1″

测角方式

绝对编码测角技术

码盘直径

79mm

最小读数

0.1″ /1″ 可选

探测方式

水平盘：四路探测，竖直盘：四路探测

望远镜参数

成像

正像

镜筒长度

154mm

物镜有效孔径

望远：Ф45mm；测距：Ф50mm

放大倍率

30X

视场角

1°30′

分辨率

3″

最小对焦距离

1.4m

水准器参数

管水准器

30″/2mm

圆水准器

8′/2mm

系统综合参数

补偿器

双轴液体光电式电子补偿器（补偿范围：±4′，分辨率：1″）

棱镜常数修正

输入参数自动改正

气象修正

温度气压传感器自动改正

操作系统／用户交互

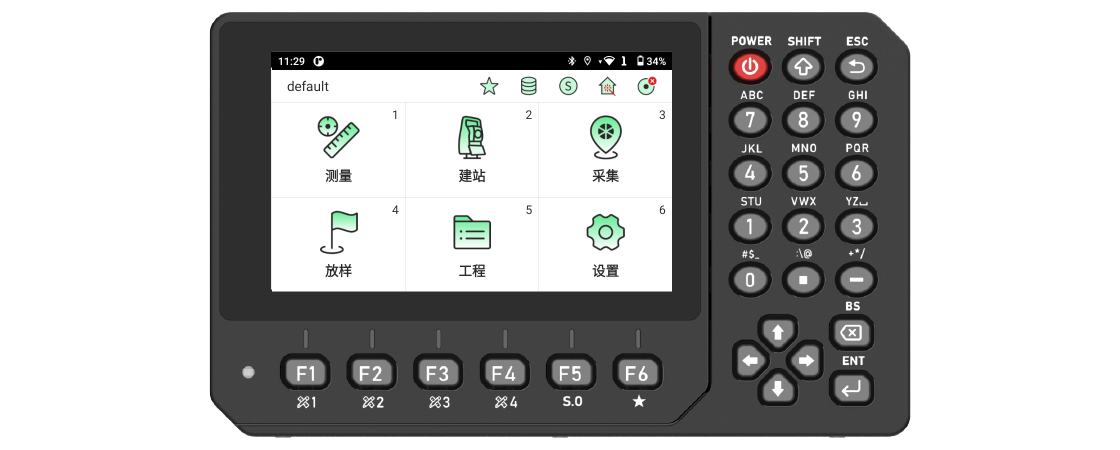

按键

单面27键 × 2，一键测量

屏幕

5.0英寸，TFT液晶屏幕，分辨率：720 × 1280

操作系统

Android

处理器

MTK 6762，主频2.0Ghz

内存

RAM:4GB,ROM:64GB

激光对中器（光学对中器可选）

支持

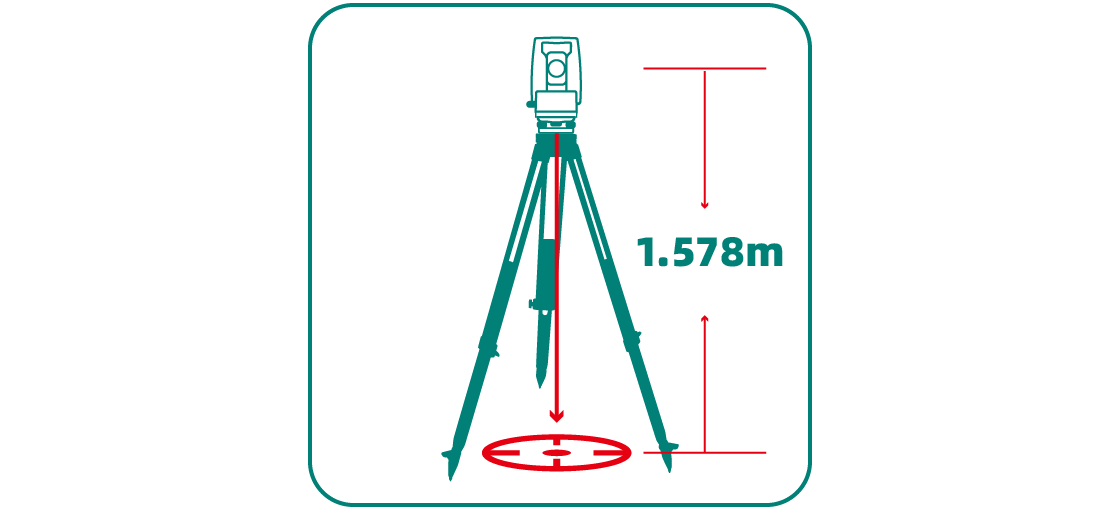

激光测量仪器高

支持

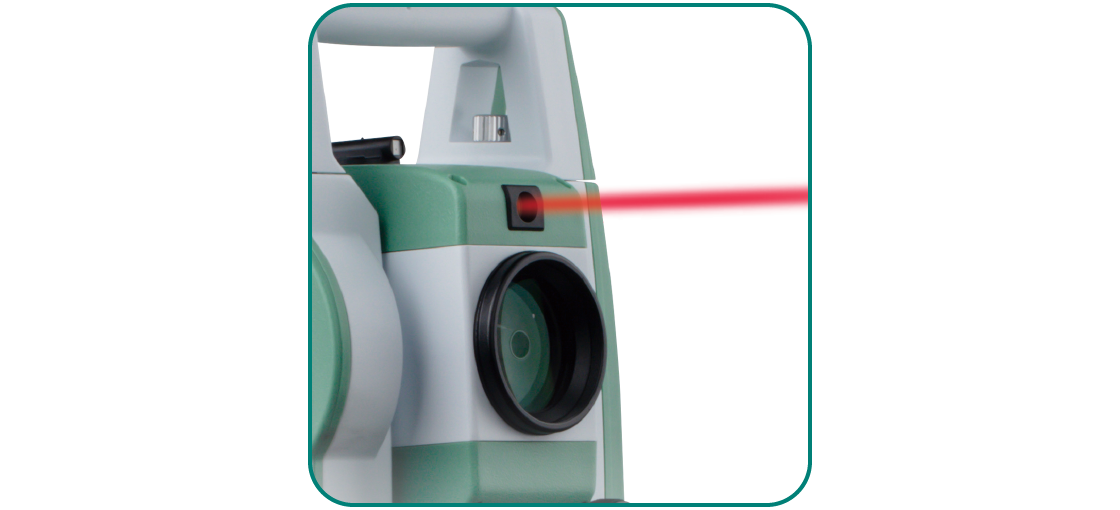

导向光

支持

亮度调节

4级调节

激光器装载方式

直接装进竖轴，与竖轴同轴

硬件

尺寸

215mm×170mm×350mm

重量（含电池）

6kg

温度

工作温度：-20℃～60℃；存储温度：-30℃～70℃

防护等级

IP55

电气

电源

锂电池x 2

电池

5000mAh，8.4V，配座充充电，满足8小时续航时间

通讯

I/O端口

USB-TypeC接口、TF卡座、SIM卡座：Micro-SIM

网络

全网通

蓝牙

支持

WIFI

支持

USB

支持OTG

麦克/喇叭

支持
