仪器型号

KTS-472R10L/KTS-472R15L/KTS-472R20L

距离测量

单棱镜

5000m

三棱镜

7000m

精度

±（2+2×10^-6·D）mm

测量时间

精测0.3秒、跟踪0.1秒

测距测量（无合作目标）

测程（柯达灰，90%反射率）

反射片

1000m/1500m/2000m

精度

0~500m：±（3+2×10^-6·D）mm

500~1000m：±（5+2×10^-6·D）mm

1000~2000：±（10+2×10^-6·D）mm

测量时间

0.3~3秒

气象修正

输入温度气压自动改正

棱镜常数修正

输入参数自动改正

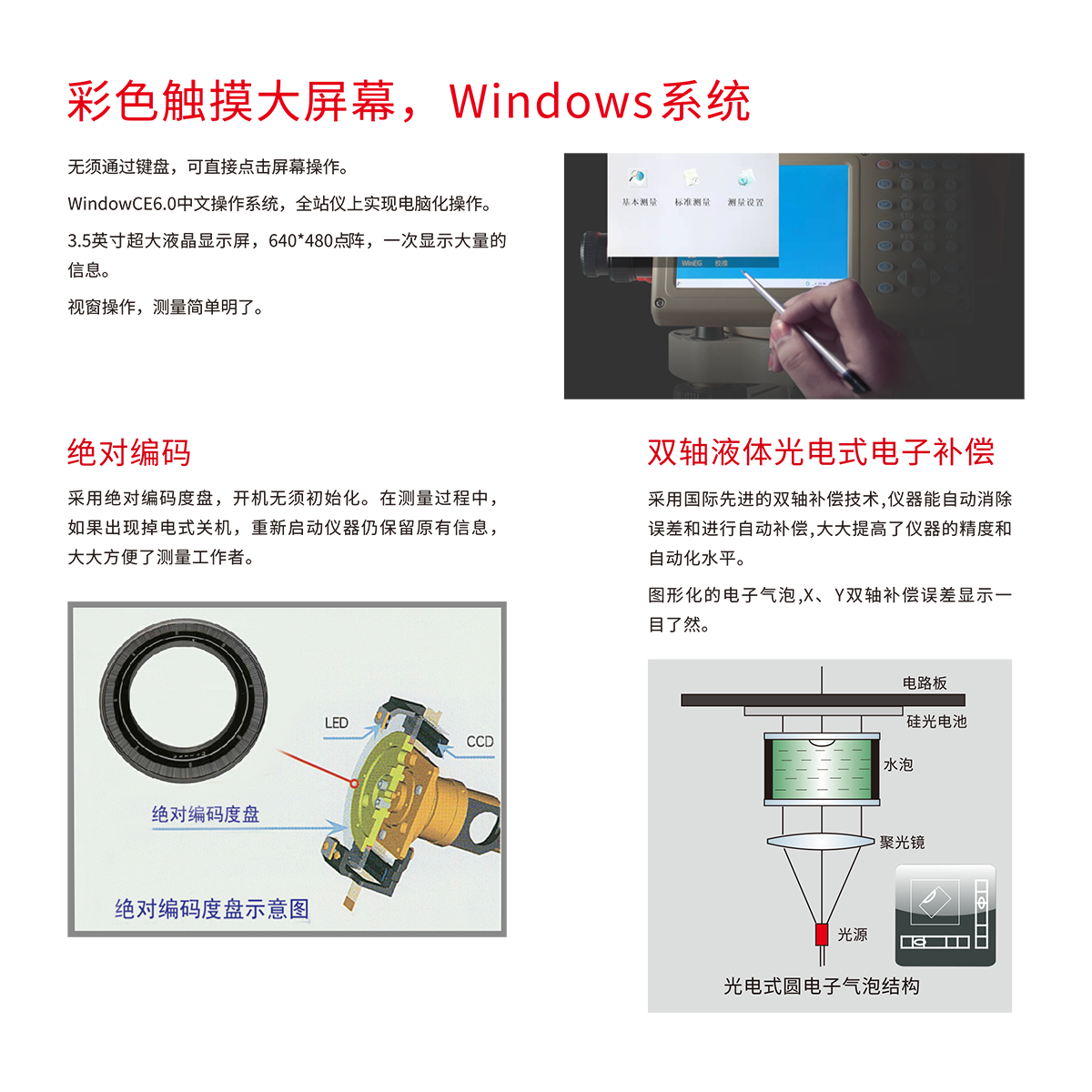

角度测量

测角方式

绝对编码

码盘直径

79mm

最小读数

0.1＂/1＂/5＂可选

精度

2＂

探测方式

水平盘：对径       竖直盘：对径

望远镜

成像

正像

镜筒长度

154mm

物镜有效孔径

望远：45mm         测距：50mm

放大倍率

30×

视场角

1°30

分辨率

3＂

最小对焦距离

1.2m

自动 垂直 补偿器

系统

双轴液体光电式电子补偿器

工作范围

±4＇（±6＇可选）

精度

1＂

水准器

管水准器

30＂/2mm

圆水准器

8＇/2mm

光学对中器

成像

正像

放大倍率

3×

调焦范围

0.5m～∞

视场角

5°

激光对中器

对中精度

±1.5mm（1.5m处）

亮度

具有调整亮度功能

显示部分

类型

3.5英寸640x480点阵，高清高亮真彩屏，阳光下清晰可见

数字显示

大：99999999.999   小：1mm/0.1mm可选

机载电池

电源

可充电锂电池

电压

直流7.4V

容量

3100mWh（23Wh)

连续工作时间

6小时

尺寸及重量

尺寸

196mm×192mm×360mm

重量

6.0kg

其他

存储器

512MB

防水防尘等级

IP55
